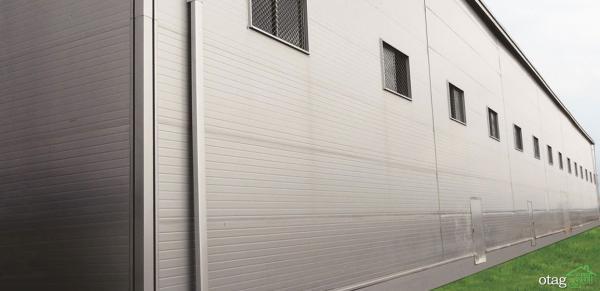

تعریف ساندویچ پانل دیواری

در معماری تازه صنعتی احتیاج به مصالحی است که علاوه بر استحکام سرعت نصب بالایی داشته باشند. ساندویچ پانل دیواری پاسخی مهندسی به این احتیاج است. ساختار این محصول شبیه به یک ساندویچ است که در آن یک هسته عایق قدرتمند به وسیله دو لایه ورق محافظ احاطه شده است.

شرکت کبیر پانل در خط فراوری خود از روش کانتینیوس یا پیوسته استفاده می نماید. در این روش ورق های فلزی که معمولا از جنس گالوانیزه یا آلوزینک هستند وارد دستگاه شده و فرم دهی می شوند. همزمان فوم عایق با دانسیته استاندارد روی ورق تزریق می شود و لایه دوم روی آن قرار می گیرد. فرآیند پخت و پرس باعث می شود چسبندگی میان فوم و ورق به حداکثر برسد. نتیجه نهایی دیواری است که یکپارچه و مقاوم بوده و هیچ گونه پل حرارتی در آن وجود ندارد. این دیوارها در برابر رطوبت و ضربه و عوامل خورنده محیطی مقاومت بسیار بالایی دارند.

انواع ساندویچ پانل دیواری

تنوع در کاربری سازه ها باعث شده است تا این محصول در مدل های مختلفی طراحی و فراوری شود. هر کدام از این مدل ها دارای ویژگی های ظاهری و فنی خاصی هستند که برای شرایط ویژه ای مناسب می باشند.

ساندویچ پانل دیواری ساده

این مدل که پرکاربردترین نوع پانل است دارای شیارهای استانداردی روی سطح ورق می باشد. نر و مادگی در این مدل به گونه ای طراحی شده که پانل ها به راحتی در هم قفل می شوند. شیارهای موجود روی سطح ورق باعث افزایش مقاومت مکانیکی آن در برابر ضربه و فشار باد می شود. این مدل برای دیوارهای سوله و پارتیشن های داخلی گزینه ای مالی و کارآمد است.

ساندویچ پانل دیواری پیچ مخفی

در پروژه هایی که زیبایی نمای ظاهری و آب بندی کامل اولویت دارد از مدل پیچ مخفی استفاده می شود. طراحی لبه های این پانل به شکلی مهندسی شده است که پس از نصب پانل بعدی روی محل پیچ پانل قبلی را می پوشاند. پنهان شدن پیچ ها باعث می شود نمای ساختمان کاملا یکدست و بدون برجستگی دیده شود. بعلاوه عدم برخورد مستقیم نور خورشید و رطوبت با پیچ ها طول عمر اتصالات را افزایش می دهد و خطر زنگ زدگی را از بین می برد. کبیر پانل این مدل را با بالاترین دقت ابعادی فراوری می نماید تا درزها کاملا بسته شوند.

ساندویچ پانل دیواری سردخانه ای

سردخانه ها حساس ترین سازه ها نسبت به تبادل دما هستند. پانل های دیواری سردخانه ای با ضخامت های بالا فراوری می شوند(ضخامت 15 سانتی متر) تا عایق بندی حداکثری ایجاد نمایند. سیستم اتصال در این پانل ها به صورت فاق و زبانه دوبل یا طرح های خاص است تا کوچکترین روزنه ای برای عبور هوا باقی نماند. دانسیته فوم در این مدل در بالاترین حد استاندارد نگهداری می شود تا دمای داخل سردخانه ثابت بماند و فشار وارده بر تجهیزات برودتی کاهش یابد.

مشخصات فنی ساندویچ پانل دیواری

برای یک خرید آگاهانه باید با جزئیات فنی محصول آشنا بود. کیفیت نهایی دیوار پیش ساخته وابسته به کیفیت مواد اولیه و استانداردهای فراوری است.

نوع و ضخامت ورق

ورق های استفاده شده در محصولات کبیر پانل عمدتا از نوع آلوزینک و گالوانیزه هستند. ورق آلوزینک ترکیبی از آلومینیوم و روی است که مقاومت فوق العاده ای در برابر محیط های اسیدی و مرطوب دارد. ضخامت این ورق ها معمولا 50 صدم میلی متر است اما بنا به سفارش مشتری قابل تغییر می باشد. پوشش رنگ کوره ای روی ورق ها تنوع رنگی بالایی ایجاد نموده و دوام ورق را تضمین می نماید.

نوع فوم عایق

هسته مرکزی پانل معمولا از فوم پلی اورتان سخت تشکیل شده است. این فوم با دانسیته 40 کیلوگرم بر متر مکعب فراوری می شود که استاندارد جهانی برای عایق بندی مطلوب است. بعلاوه امکان فراوری با فوم های نسوز و کندسوز وجود دارد که ایمنی سازه را در برابر حریق تضمین می نماید. فوم پلی اورتان برترین ضریب انتقال حرارت را در میان عایق های صنعتی دارد.

ابعاد و ضخامت پانل

عرض مفید پانل های دیواری معمولا 1 متر است که پس از نصب و همپوشانی محاسبه می شود. طول پانل ها محدودیتی در فراوری ندارد و صرفا بر اساس محدودیت های حمل و نقل جاده ای برش می خورد. ضخامت پانل های دیواری از 4 سانتیمتر تا 15 سانتیمتر متغیر است که خریدار باید بر اساس اقلیم و کاربری سازه ضخامت مناسب را انتخاب کند.

مزایای ساندویچ پانل دیواری

• جلوگیری از هدررفت انرژی

• کاهش چشمگیر هزینه های جاری انرژی

• عملکرد موثر به عنوان عایق صوتی

• وزن بسیار سبک نسبت به مصالح سنتی و کاهش بار مرده اسکلت ساختمان

• افزایش ایمنی سازه در برابر نیروی زلزله

• مقاومت بالا در برابر فشار باد و ضربات مکانیکی

• سرعت نصب بسیار بالا و کاهش زمان اجرای پروژه جهت تسریع در بازگشت سرمایه

• قابلیت شستشوی آسان با آب و مقاومت سطوح در برابر مواد شوینده

• عدم امکان رشد قارچ و کپک و باکتری روی سطوح رنگ کاری شده

کاربردهای ساندویچ پانل دیواری

• دیوارهای سوله های صنعتی و سالن های فراوری کارخانجات

• سالن های پرورش قارچ و مرغداری ها

• دیوارهای عایق در سردخانه های ثابت و متحرک

• دفاتر کارگاهی و کمپ های اسکان موقت کارگری

• ویلاهای پیش ساخته مدرن و سازه های سبک

• پارتیشن بندی داخلی فضاهای اداری و صنعتی

هزینه تمام شده ساندویچ پانل دیواری

یکی از پرسش های اصلی خریداران درباره هزینه تمام شده دیوارهاست. قیمت ساندویچ پانل عدد ثابتی نیست و تحت تاثیر عوامل مختلفی نوسان دارد.

اولین عامل تاثیرگذار جنس ورق هاست. ورق های وارداتی و ورق های آلوزینک قیمت بالاتری نسبت به ورق های گالوانیزه داخلی دارند. انتخاب ورق باکیفیت سرمایه گذاری بلندمدت است زیرا طول عمر سازه را تضمین می نماید.

عامل دوم دانسیته و نوع فوم است. فوم با دانسیته 40 مواد اولیه بیشتری مصرف می نماید و طبیعتا گران تر از فوم های سبک و بی کیفیت بازاری است. بعلاوه کلاس حریق فوم در قیمت موثر است و فوم های کندسوز هزینه فراوری بالاتری دارند.

عامل سوم ضخامت کلی پانل است. هرچه ضخامت دیوار بیشتر باشد حجم فوم مصرفی بالاتر رفته و قیمت افزایش می یابد. ضخامت باید دقیقا بر اساس احتیاج پروژه انتخاب شود تا از هزینه های اضافی جلوگیری شود.

نکات مهم در نصب ساندویچ پانل دیواری

خرید پانل باکیفیت تنها نیمی از راه است. اجرای صحیح و اصولی ضامن کارایی و آب بندی دیوارهاست.

زیرسازی فلزی باید با دقت بالا و متناسب با ابعاد پانل ها انجام شود. فاصله ستون ها و تیرریزی ها باید طبق جداول محاسباتی رعایت شود تا دیوارها در برابر باد شکم ندهند. استفاده از پیچ های واشردار مخصوص برای اتصال پانل به اسکلت لازم است. بعلاوه در درز بین پانل ها و خط الراس ها باید از چسب های پلی اورتان یا نوارهای درزگیر استفاده شود تا هوابندی کامل صورت گیرد.

نصب فلاشینگ ها و آبروها مرحله نهایی کار است که علاوه بر زیبایی وظیفه راهنمایی آب و پوشاندن درزهای انتهایی را بر عهده دارد. توصیه می شود عملیات نصب به وسیله تیم های متخصص و مورد تایید شرکت انجام شود تا شامل گارانتی و خدمات پس از فروش شود.

سخن پایانی

ساندویچ پانل دیواری راهکاری مدرن برای ساخت وساز سریع و بهینه است. انتخاب برند معتبری همانند کبیر پانل که از تکنولوژی روز جهان و مواد اولیه استاندارد استفاده می نماید تضمین نماینده کیفیت و دوام سازه شماست. تنوع محصولات در مدل های پیچ مخفی و ساده و سردخانه ای امکان پاسخگویی به تمام احتیاجهای صنعت ساختمان را فراهم نموده است. با توجه به اهمیت صرفه جویی در انرژی و زمان استفاده از این دیوارهای پیش ساخته انتخابی هوشمندانه و مالی برای سرمایه گذاران و مهندسان محسوب می شود.
